一、概述：

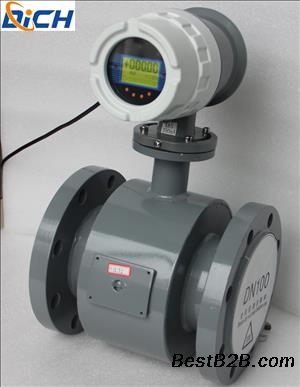

EMFM-HFD-300型电磁流量计是一款性能稳定、精度高的智能型电磁流量计，适用于准确和稳定测量封闭管道中导电液体和浆液的瞬时流量、累积流量和流速，如：洁净水、污水、生活水、原水，各种酸、碱、盐等溶液，泥浆、矿浆、纸浆以及食品方面的液体等，广泛应用于冶金、造纸、水处理、化工、轻工、纺织、食品及饮料、餐饮、农业灌溉、水电站、油田、电力和采矿等行业。
二、工作原理：
测量原理是基于法拉第电磁感应定律。即：导电液体在磁场中作切割磁力线运动时，导体中产生感应电动势,其感应电势Ｅ为：
Ｅ＝ＫＢＶＤ
Ｋ：仪表常数；
Ｂ：磁感应强度
Ｖ：测量管截面内的平均流速；
Ｄ：测量管的内径；
测量流量时，流体流过垂直于流动方向的磁场，导电性液体的流动感应出一个与平均流速（即体积流量）成正比的电压，此电压通过两个与液体直接接触的电极检出，传至放大器，然后转换成统一的输出信号。这种测量方式具有以下特点：
测量管内无阻流体，因此无压力损失。
由于信号在整个充满磁场的空间中形成，它是管道截面上的平均值，因此所需直管段相对较短，前端长度为 DN×5（DN为流量计通径）。
只有管道衬里和电极与被测液体接触，因此，合理选择电极和衬里材料，即可达到耐腐蚀、耐磨损的要求
测量所得信号是一个与平均流速成线性关系的电动势，它与液体的压力、温度、密度、粘度、电导率（不小于zui低电导率）等物理参数无关，所以测量精度高，工作可靠。
三、主要技术参数：
技术参数：
|
公称通径DN |
10,15,20,25,32,40,50,65,80,100,125,150,200,250,300,350,400,500……1800 |
|
公称压力Mpa |
1.0，1.6，2.5，4.0，6.3，10，16，25MPa |
|
工艺连接 |
法兰连接，法兰标准：GB/T9119-2000和GB/T9113.2-2000 |
|
结构形式 |
一体型（IP65）、分体型（IP65和IP68） |
|
衬里材料 |
聚四氟已烯PTFE（≥DN10）、氯丁橡胶（≥DN65），F46（高压电磁） |
|
电极材料 |
铂金、袒、哈氏合金、钛、316L |
|
测量管材料 |
304不锈钢 |
|
外壳和法兰材料 |
碳钢（标准），不锈钢（非标订制），不锈钢（高压电磁） |
|
流体温度 |
≤180℃ |
|
防爆标志 |
不防爆和隔爆两种 |
|
精度等级 |
0.5级（0.1m/s～10m/s范围内），0.25级（0.1m/s～10m/s范围内） |
|
重复性 |
0.15% |
|
量程比 |
高阻快速响应设计，无失真采集微弱信号，量程比可达100：1 |
|
可测量流速范围 |
0.035m/s～12m/s |
|
有效测量流速范围 |
0.1m/s～10m/s |
|
电源 |
18～36VDC或者85～265VAC，功率：小于8W |
|
输出 |
4-20mA，频率输出（0～10KHZ），脉冲当量，标配RS485通讯协议。 |
|
励磁方式 |
三幅值低频矩形波励磁和高频励磁 |
|
励磁电流 |
160mA |
|
要求介质zui低电导率 |
≥0.5μs/cm2 |
|
电气接口 |
M20×1.5 |
|
防护等级 |
IP65（一体型、分体型）、IP68(分体型) |
|
接地方式 |
接地环（用户指定）或接地电极、管道接地
|
|
显示方式 |
大屏幕数字刷屏液晶显示 |
|
断电数据保存时间 |
断电记忆EEPROM，所设定之参数及流量累积数据在断电时后永久性不丢失 |
|
平均无故障时间 |
MTBF=30000h |
