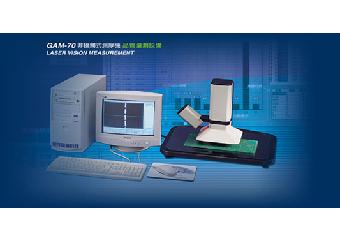

锡膏测厚仪 台湾原装GAM-70锡膏测厚仪

  • 发布时间:2024-10-24 00:00:00
    报价:面议
    地址:广东,东莞,东莞市长安镇上近管理区
    公司:东莞市昱和仪器设备有限公司
    手机:15016837562
    电话:0769-85342986
    用户等级:普通会员 已认证

    产品详情功能说明
    本产品为非接触式测厚设备,此乃针对Fine Pitch制程能力的成长、印刷技术的提升及精密度要求下之质量管理设备,且能提供各种SPC统计分析值,进而提升制程能力。
    1-1适用范围
        — 锡道铜箔印刷面。
        — 各式厚度量测数值:取得分析统计。
    1-2系统功能
        — 自动/手动量测锡膏厚度。
        — 手动量测锡膏长度、宽度、间距。
        — 自动计算锡膏面积、截面积、体积。
        — 量测值可记录存盘及打印。
        — 可抓取CCD所拍摄图像,并储存图文件。
        — 自动计算制程能力指标Cp、Cpk、Cpm。
        — 提供厚度分配图及X-Bar /R-Bar管制图表。
        — 可同时依不同生产线分别量测作记录。
        — 可依欲量测基本厚度,快速调整焦距。
        — 可定时呼叫取样。
    1-3系统规格
           — 可视范围:4.55mm Î3.50mm     — 放大倍率:x50  x90
           — 电源供应:计算机提供
    — 外观尺寸:350(L) Î 400(W) Î 290(H)mm
           — 整体重量:30kg                — 检查方式:Laser Vision


    — 台面尺寸:350(W) Î 265(L)mm   — 量测厚度:0.5mm ~ 0.007mm
         — 精确度:(+-)0.0035mm           — 分析系统:GAM70(中文接口)
           一、按主画面之打印统计。

    二、输入欲显示图表记录文件名称。
    三、输入报表抬头。
    四、选择厚度分布统计图或X-R管制图。
    五、选择厚度分布统计图
                [打印图形]:打印厚度分布统计图。
                [打印数据表]:打印〝厚度列表〞。
                六、 选择X-R管制图
                [打印图形]:打印X-R管制图。

    基本配备

    —GAM70 锡膏测厚机          *1台
    —个人计算机(含15”LCD屏幕)     *1台
    —影像处理卡     *1片
    —测厚器控制卡          *1片
    —通讯连接线        *1条
    —测厚器控制线             *1条
    —影像传输线               *1条
    —保证书                     *1份
    —手册                        *1本
    —GAM70检测系统软件         *1套
    —标准校规                     *1个

    —校规检验报告              *1份

    锡膏测厚仪 台湾原装GAM-70锡膏测厚仪
