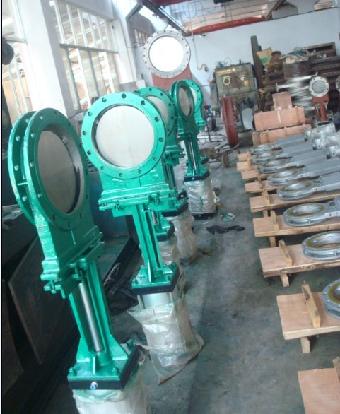

PZ673H Y-16C气动刀型闸阀

PZ673H/Y-16C气动刀型闸阀，耐磨刀闸阀气动驱动、对夹式连接、明杆平行式刚性单闸板，阀座密封面为硬质合金与聚四氟乙烯，公称压力 PN10~16，阀体材料为碳素钢（PZ673H-10C~16C）、不锈钢（PZ673F-10P~16P PZ673Y-10P~16P），具有排渣功能的的闸阀。

PZ673H/Y-16C气动刀型闸阀，耐磨刀闸阀通过配用电磁阀、接近开关等附件可以完成开、关两位置的动作控制和信号输出，也可以完成连续动作的自动控制。用户可根据实际需要进行选择。公称通径 DN50~DN800，工作压力 1.0~1.6MPa。产品广泛用于化工、煤碳、制糖、污水、造纸等领域，是一种理想的密封阀门，特别适合于造纸行业在管道上作调节和节流使用。

产品性能参数
PZ673H、PZ673F、PZ673Y 型气动刀型闸阀（刀闸阀）主要性能参数
型号 PN 工作压力 / MPa 适用温度 / ℃ 适用介质
PZ673H-10C~16C 10~16 1.0~1.6 ≤ 100 纸浆、污水、煤浆、灰渣水泥混合物
PZ673F-10P~16P
PZ673Y-10P~16P
产品零部件材料
PZ673H、PZ673F、PZ673Y 型气动刀型闸阀（刀闸阀）零部件材料
型号 材料
阀体 阀杆 密封面 填料
PZ673H-10C~16C WCB 2Cr13 硬质合金、聚四氟乙烯 V型聚四氟乙烯、柔性石墨环
PZ673F-10P~16P ZG1Cr18Ni9Ti 1Cr18Ni9Ti
PZ673Y-10P~16P CF8 (304) 0Cr18Ni9 (304)

PZ673H/Y-16C气动刀型闸阀，耐磨刀闸阀产品外形及结构尺寸 (PN16) (mm)
DN L D D1 D2 H z×M
50 43 160 125 99 285 4×M16
65 46 185 145 120 295 4×M16
80 46 200 160 135 315 8×M16
100 52 220 180 155 365 8×M16
125 56 250 210 185 400 8×M16
150 56 285 240 210 475 8×M20
200 60 340 295 265 540 12×M20
250 68 405 355 310 630 12×M22
300 78 460 410 375 780 12×M22
350 78 520 470 435 885 16×M22
400 102 580 525 485 990 16×M27
450 114 640 858 545 1100 20×M27
500 127 715 650 609 1200 20×M30
600 154 840 770 720 1450 20×M36
