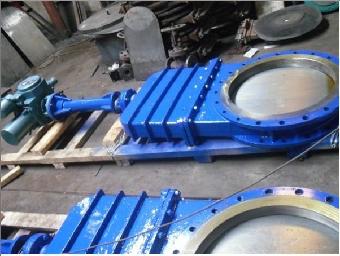

DMZ973X/H/F-10C电动暗板刀型闸阀，污水刀闸阀适用介质采矿、钢铁工业——用于煤浆、滤渣浆等。净化装置——用于废水、泥浆、污物及带有悬浮物的澄清水。造纸工业——用于任何浓度纸浆、料水混合物。制糖工业——用于天才洗涤、糖浆、榨汁、果汁等。食品工业——用于洗涤和冲洗设备，粮食输送设备及麦芽糖等。电站除灰——用于灰渣浆。
主要性能规范参数公称压力 （ MPa ） 壳体试验 （ MPa ） 密封试验 （ MPa ） 工作温度 使用介质 气驱动 （ MPa ） 电驱 动 （v）
0.6 0.9 0.66 -20 ℃ ≤ 900 ℃ 烟气 、灰 、渣水混和物、空气混和物、煤浆、矿浆 0.4~0.6 220 380
1.0 1.5 1.1
1.6 2.4 1.8
项目名称 采用标准 可选标准
设计制造验收JB/T 8691 MSS SP-81
阀门结构长度GB/T 15188.2-1994 TAPPI TIS 405.8
阀门法兰连接JB/T ANSI B16.5
阀门检验和试验GB/T JB/T
阀门供货要求GB/T 12252 ——
阀门标志GB IS0 5209：87
DMZ973X/H/F-10C电动暗板刀型闸阀，污水刀闸阀主要零部件材质序号 零件名称 材 料 序号
零件名称 材 料
1 阀体 HT250、WCB、304、316、316L 9 键 碳钢
2 阀座 橡胶 /四氟/不锈钢/硬质合金 10 螺母 不锈钢
3 闸板 碳钢 /不锈钢 11 电动装置 组合件
4 六角螺母 碳素钢 12 填料 PTFE/石墨
5 阀杆 不锈钢 /碳钢 13 压盖 不锈钢 /碳钢/铸铁/球墨铸铁
6 支架 不锈钢 /碳钢/球墨铸铁/灰铸铁 14 六角螺母 碳素钢
7 轴承 合金钢 15 螺栓 碳素钢
8 阀杆螺母 铝青铜合金
DMZ973X/H/F-10C电动暗板刀型闸阀，污水刀闸阀主要外形及连接尺寸（mm）公称压力 DN L D1 D2 H A B C D N-Φ 电装型号
0.6MPa 50 48 90 110 600 215 125 318 197 4-M12 DZ10
65 48 110 130 670 215 125 318 197 4-M12 DZ10
80 51 125 150 680 215 125 318 197 4-M16 DZ10
100 51 145 170 700 215 125 318 197 4-M16 DZ10
125 57 175 200 720 215 125 318 197 8-M16 DZ10
150 57 200 225 790 215 125 318 197 8-M16 DZ10
200 70 255 280 850 215 125 363 197 8-M16 DZ15
250 70 310 335 1100 215 125 363 197 12-M16 DZ20
300 76 362 395 1180 215 125 363 197 12-M20 DZ20
350 76 412 445 1280 215 125 363 197 12-M20 DZ30
400 89 462 495 1460 215 125 363 197 16-M20 DZ45
450 89 518 550 1600 240 235 437 277 16-M20 DZ45
500 114 568 600 1800 240 235 437 277 16-M20 DZ60
600 114 670 705 2100 240 235 437 277 20-M22 DZ60
