采用对夹式结构，体积小，重量轻。
完全敞开的通道，可以防止介质在阀内沉积。
新研制的U型封存圈，可发保证阀门的良好密封性。
闸板的外密封 性，则是通过嵌在阀体内只有弹性的密封条来实现，并可借助f螺钉，压板进行调整。
阻小。
安慰装维修方便。

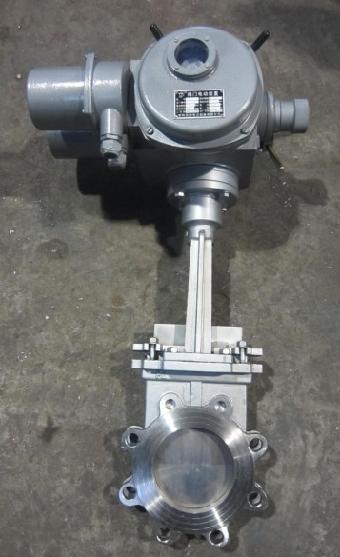

PZ973X/H/F/Y-10C电动泥浆阀，耐磨对夹式泥浆闸阀主要性能规范
公称压力PN（MPa 试验压力（MPa 适用介质 工作温度（℃）
壳体 密封
0.6 0.9 0.66 煤浆、粮浆、纸浆、泥浆、活水砂浆、矿渣、碱液 ≤100℃
1.0 1.5 1.1
PZ973X/H/F/Y-10C电动泥浆阀，耐磨对夹式泥浆闸阀主要外形及连接尺寸mm 公称压力mm L D D1 H n-M
PN0.6 PN1.0
50 48 48 125 100 335 4-M16
65 48 48 145 120 363 4-M16
80 50 50 160 135 395 4-M16
100 50 50 180 155 465 8-M16
125 50 50 210 185 530 8-M16
150 60 60 240 210 630 8-M20
200 60 60 295 265 750 8-M20
250 70 70 350 318 900 12-M20
300 70 80 400 368 1120 12-M20
