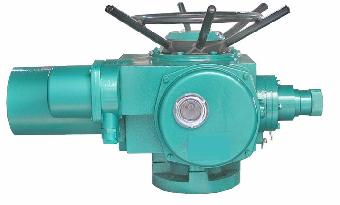

，采用380V电压，输出转速24r/min。扬州华通多回转阀门电动装置，简称为Z型电装，是阀门实现开启、关闭或调节控制的驱动设备。Z型电装适用于闸阀、截止阀、隔膜阀、柱塞阀、节流阀、水闸门等。可用于明杆阀，也可用于暗杆阀。本系列电装具有功能全、性能可靠、控制系统先进、体积小、重量轻、使用维护方便等特点。可对阀门实行远控、集控和自动控制。广泛用于电力、冶金、石油、化工、造纸、污水处理等行业。 型号规格和主要性能参数见表1 型号规格 公称转矩（N，m) 公称推力（KN） 阀杆直径（mm) 转圈数（圈） 手动速比 输出转速（r/min) 电机功率（KW） 参考重量（Kg) Z5 50 20 28 60 1::1 12 0.12 28 Z10 100 40 28 60 1::1 18\24\36 0.25\0.37 45 Z15 150 18\24\36 0.37\0.55 50 Z20 200 100 40 60 1::1 18\24 0.37\0.55 55 Z30 300 18\24 0.55\0.75 58 Z45 450 150 48 120 1::1(20::1) 24\36 1.1\1.5 110 Z60 600 24\36 1.5\2.2 120 Z90 900 200 60 120 1::1(25::1) 24\36 2.2\3 139 Z120 1200 24\36 3\4 142 Z180 1800 325 70 150 22.5::1 18\24 4\5.5 250 Z250 2500 18\24 5.5\7.5 255 Z350 3500 700 150 20::1 18\24 7.5\10 330 Z500 5000 80 18\24 10\15 350 注1：可按用户要求提供其它转速：12、18、24、30、36、42、48、60（r/min) 注2：当产品提供四层计数器时，转圈数为表1圈数*10 电机技术参数见表2 功率KW 0.12 0.25 0.37 0.55 0.75 1.1 1.5 2.2 3 4 5.5 7.5 10 15 电流A 0.57 1.03 1.38 2.2 2.62 4 4.12 5.25 7.9 8.87 12.05 15.6 20.5 26.6 外形尺寸见图1和表3 型号 H H1 L1 L2 L3 F F1 F2 F3 F4 фD Z5 271 96 158 226 249 158 259 310 316 Z10-Z30 316 130 200 238 295 200 255 317 349 374 400 Z45-Z60 415 195 277 277 394 230 275 391 369 394 460 Z90-Z120 453 195 281 281 412 278 310 426 404 429 556 Z180-Z250 585 250 320 320 474 295 360 476 455 476 320 Z350-Z500 717 280 399 399 1076 433 417 442 417 542 565 注1：L1为户外型/隔爆型 L2为整体型/整体隔爆型 注2：F1为户外型 F2为隔爆型 F3为整体型 F4为整体隔爆型/整体调节隔爆型
