概述
The Dytran 3200B is a highly rugged IEPE accelerometer with a natural frequency greater than 90 kHz, designed to measure severe shocks and other extreme short duration events. High shock measurements are typically characterized as such above the range of 2,500 g's. In order to accurately measure shock levels of this magnitude, accelerometers must have a high natural frequency, rugged construction and be fairly compact in size.
压电式加速度传感器又称压电加速度计。它也属于惯性式传感器。压电式加速度传感器的原理是利用压电陶瓷或石英晶体的压电效应，在加速度计受振时，质量块加在压电元件上的力也随之变化。当被测振动频率远低于加速度计的固有频率时，则力的变化与被测加速度成正比。

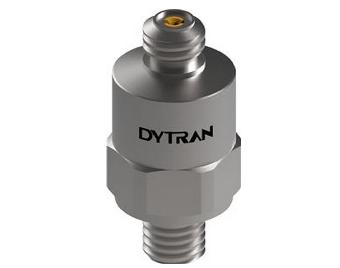

Available with a 70,000g range, Dytran 3200B features a quartz crystal sensing element, operating in compression mode, packaged in a stainless steel housing for a total weight of 6 grams. Units are electrically base isolated and feature a broad frequency response, 1/4-28 mounting stud and 10-32 axial connector.
电容式加速度传感器是基于电容原理的极距变化型的电容传感器。电容式加速度传感器/电容式加速度计是对比较通用的加速度传感器。在某些领域无可替代，如安全气囊，手机移动设备等。电容式加速度传感器/电容式加速度计采用了微机电系统（MEMS）工艺，在大量生产时变得经济，从而保证了较低的成本
特性
1. 0.05 mV/g sensitivity
2. 70,000g range
3. 0.35 to 10,000 Hz frequency range (±10%)
4. 10-32 axial connector
5. 1/4-28 mounting stud
6. 6 grams
7. Stainless steel
8. Base isolated
9. Lightweight
10. High natural frequency of >90 kHz
11. IEPE
伺服式加速度传感器是一种闭环测试系统，具有动态性 能好、动态范围大和线性度好等特点。其工作原理，传感器的振动系统由 "m-k”系统组成，与一般加速度计相同，但质量m上还接着一个电磁线圈，当基座上有 加速度输入时，质量块偏离平衡位置，该位移大小由位移传感器检测出来，经伺服放大器 放大后转换为电流输出，该电流流过电磁线圈，在永久磁铁的磁场中产生电磁恢复力，力图使质量块保持在仪表壳体中原来的平衡位置上，所以伺服加速度传感器在闭环状态下工作。由于有反馈作用，增强了抗干扰的能力，提高测量精度，扩大了测量范围，伺服加速度 测量技术广泛地应用于惯性导航和惯性制导系统中，在高精度的振动测量和标定中也有应用。
订货型号
MODELS RANGE F.S. MAXIMUM SENSITIVITY ELECTRICAL NATURAL
SHOCK (±10%) [2] NOISE FREQUENCY
(G's) (G's) (mV/G) (G's) (kHz)
3200B + 0.05 1.4 >90
3200B2 + 0.1 0.7 >90
3200B3 + 0.25 0.28 >90
3200B4 + 50,000 0.5 0.14 >90
3200B5 +/- 5,000 50,000 1.0 0.07 >90
3200B6 +/- 2,500 50,000 2.0 0.035 >90
3200BT + 0.05 1.4 >90
3200B2T + 0.1 0.7 >90
3200B3T + 0.25 0.28 >90
3200B4T + 50,000 0.5 0.14 >90
3200B5T +/- 5,000 50,000 1.0 0.07 >90
3200B6T +/- 2,500 50,000 2.0 0.035 >90
3200BM + 0.05 1.4 >90
3200B2M + 0.1 0.7 >90
3200B3M + 0.25 0.28 >90
3200B4M + 50,000 0.5 0.14 >90
3200B5M +/- 5,000 50,000 1.0 0.07 >90
3200B6M +/- 2,500 50,000 2.0 0.035 >90
