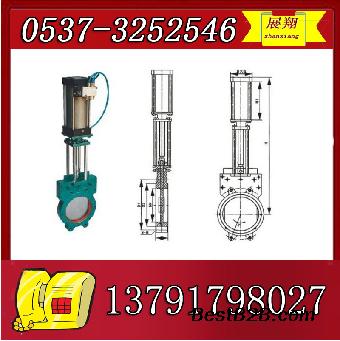

气动浆液阀 双密封排液阀详细说明 适用范围:石化，水电，制药，冶金等 产品别名:矿浆阀，刀型闸阀 连接形式:对夹 主体材料:灰铸铁，球墨铸铁，不锈钢 公称通径:DN50--DN1000（mm） 适用介质:煤浆，纸浆，糖浆，矿渣等介质 压力范围:0.6--1.0（Mpa） 适用温度:-80+150（℃） 材质:灰铸铁，球墨铸铁，不锈钢 密封形式:软密封型 标准:GB/T12234 类型:直通式 外形:中型 流动方向:单向 驱动方式:手动，齿轮传动，气动，电动 用途:截止 压力环境:低压 工作温度:常温   主要性能规范 公称压力PN（MPa) 试验压力（MPa) 适用介质 工作温度（℃） 壳体 密封 0.6 0.9 0.66 煤浆、粮浆、纸浆、泥浆、活水砂浆、矿渣、碱液 ≤100℃ 1.0 1.5 1.1 主要外形及连接尺寸(mm) 公称压力mm L D D1 H n-M PN0.6 PN1.0 50 48 48 125 100 335 4-M16 65 48 48 145 120 363 4-M16 80 50 50 160 135 395 4-M16 100 50 50 180 155 465 8-M16 125 50 50 210 185 530 8-M16 150 60 60 240 210 630 8-M20 200 60 60 295 265 750 8-M20 250 70 70 350 318 900 12-M20 300 70 80 400 368 1120 12-M20 350 80 80 460 430 1260 16-M20 400 90 90 515 482 1450 16-M22 450 90 120 565 532 1600 20-M22 500 90 130 620 585 1800 20-M22 600 140 140 725 685 2300 20-M27 700 140 140 840 800 2500 24-M27 800 190 190 950 898 2800 24-M30 900 203 203 1050 1005 3100 28-M30 1000 216 216 1160 1115 3400 28-M30 1200 254 254 1380 1325 3600 32-M36
