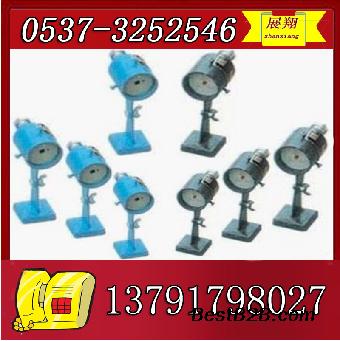

GHW-5矿用本质安全型红外线传感器 1.1   该传感器防爆型式：矿用本质安全型，防爆标志：ExibI，与ZMK-127-Z风门控制用电控装置主机配套使用，在矿井巷道风门附近形成检控区域，当人或车辆经过时，该红外线传感器检测到信号，从而为本风门主机提供信号，使其达到风门自动开或关的目的。1.2执行标准： Q/ZJZ《GHW-5矿用本质安全型红外线传感器》。 1.3型号的组成及其意义               G      H      W         5                                                                                                感应距离                                                                                    红外                                                 本质安全型                                                                                     传感器 2特征及工作原理     本红外线传感器安装在风门的两边，形成一条不可见监视线，当人或车辆经过时，该传感器自动检测，为ZMK-127-Z风门控制用电控装置主机提供信号，使其本风门控制主机自动开或关。 3技术特征 3.1技术参数 工作电压：DC12V 工作电流：≤15mA 输出信号电压：（0～12）V 3.2防爆型式：矿用本质安全型；防爆标志：ExibI 3.3本安参数：Ui：DC12.3V；Ii: 15mA; Ci：0μF ；Li: 0mH； 3.4感应距离：≤5m。 3.5关联设备见附录A。 4工作条件 a. 环境温度：0～40℃； b. 相对湿度：不大于95％（25℃）； c. 大气压力：80～106kPa； d. 在有甲烷煤尘爆炸性混合物，但无破坏绝缘的腐蚀性气体场合使用。
