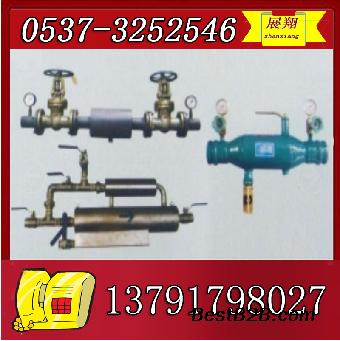

SDFL-80/6.5自冲洗水质过滤器 产品详细描述 详细说明 矿用自动反冲洗水质过滤器 反冲洗过滤器 水质过滤器 反冲洗过滤器 自动反冲洗过滤器 1、水质过滤器的用途、特点、适用范围 1.1主要用途 SDFL-80/6.5自冲洗水质过滤器（净化器），体积小、重量轻、耐压高，尤其适用工业用水、煤矿井下用水水质过滤及一切液体过滤的场合。 反冲洗水质过滤器尤其应用于煤矿井下采煤、掘金工作面、主要运输巷的运输及转载系统等防尘用水的水质过滤。自冲洗式水质过滤器直接连接于井下供水管路系统中，能够除掉水中的泥沙及悬浮物，保证水质符合煤矿井下防尘用水的要求。 1.3 标记示例 通经φ100、压力6Mpa、过滤装置型号为：SDFL-80/6.5自冲洗水质过滤器 2、反冲洗水质过滤器主要技术参数 反冲洗水质过滤器基本参数（常用压力：0.6~6.5Mpa） 型 号 出入口通径(mm),DN(in) 长度L(mm) 中心高h(mm) 排污口DN mm ZCL.5 51 2 780 140 16 ZCL.5 89 3 780 160 25 ZCL.5 108 4 780 180 25 3、结构 反冲洗过滤器主要由优质碳钢筒体、特殊结构的不锈钢模形网、自动转向阀板及排污装置所组成。过滤器正常工作时，水流转向阀板为开启状态，处理水通过滤网后利用惯性原理而将水中的细小颗粒杂质用悬浮物由于惯性作用沉积在排污口附近。 4、反冲洗水质过滤器工作原理 过滤器正常工作时，水流转向阀板为开启状态，处理水通过滤网后利用惯性原理而将水中的细小颗粒杂质用悬浮物由于惯性作用沉积在排污口附近。 反冲洗过滤器排污，当打开排污阀排污时，在水力的作用下换向阀板自动转换为关闭状态，这时水流被迫从过滤网筒的入口段孔进入过滤筒外侧与壳体夹层，反向从网筒外侧冲洗粘附在内侧网孔上的杂质，达到清洁过滤网恢复过滤功能的的目的。经过反冲后流速恢复。特点是反冲洗无需人工干预，达到了自动反冲洗的目的。
