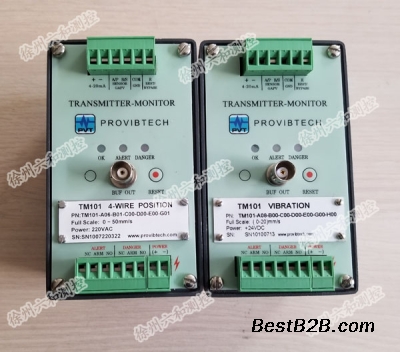

TM101加速度 速度 位移振动保护表 TM101-A06-B01-C00-D00-E00-G01振动保护表
TM101-A06-B00-C00-D00-E00-G00-H00
TM101-A06-B01-C00-D00-E00-G00-H00
TM101-A06-B00-C00-D00-E00-G00-H01
TM101-A06-B01-C00-D00-E00-G00-H01
TM101-A08-B00-C00-D00-E00-G00-H00
TM101-A08-B01-C00-D00-E00-G00-H00
TM101-A08-B00-C00-D00-E00-G00-H01
TM101-A08-B01-C00-D00-E00-G00-H01
状态监测
监测旋转机械的绝对振动，如机壳振动，轴瓦振动，机架振动等。
监测由于转子的不平衡、不对中、机件松动、滚动轴承损坏、齿轮损坏等引起的振动增大。
测量参量
振动的速度、加速度、位移值。
机组类型
各种旋转机械。如风机、压缩机、电机、泵、齿轮箱、水轮机等。
特别适合于老机组的技术改造。
探头安装要求
只需要在机壳上作一个φ30mm的平台，开一M6螺孔，将探头固定在螺孔上，无须对机器内部进行任何操作。
输出接口
具有4－20mA或1－5V有源输出端子（“4-20mA”的“+”和“-”）。
现场发光管显示机器运行状态（仪表工作状态OK、报警Alert、联锁Danger）。
隔离的两级报警的继电器输出端子SPDT（“ALERT”与“DANGER”的6个输出端子）。
现场报警复位键、遥控报警复位端子（“RESET”）/报警旁路端子（“RESET”与“COM”）。
可现场显示（需要TM0200）以及通过PLC、DCS显示振动值。
适用各种防爆场合（需要防爆隔离栅TM0401）。
原始信号的缓冲输出，直接对接状态监测仪表（“BUF OUT”同轴电缆接口）。
24VDC、220VAC或110VAC供电，其中220VAC或110VAC选项为隔离电源。
技术指标
电气指标
外接电源（Power）：
22－30VDC，100mA，上位机供电或使用TM900；
90－250VAC±Hz，50mA；
频响: (±3dB)
加速度：2.0－10KHz；
速 度：10－10KHz；
位 移：10－3.0KHz；
加速度（低频选项Hz；
速 度（低频选项Hz；
位 移（低频选项Hz。
外接传感器灵敏度（Sensor）：
100 mV/g，加速度传感器；
4.0mmV/μm/s，速度传感器。
外接传感器：
24VDC，4mA恒流。
端子：
“A/P”端：接红色电缆；
“B/S”端：接白色电缆。
缓冲输出（Buf Out）：
原始信号的输出。
直流偏置：10VDC；
输出阻抗：100Ω。
最远传输距离：300米。
灵敏度：同传感器。
总振动输出（4－20mA）：
4－20mA，有源，驱动750Ω的负载；
1－5V，有源，输出阻抗250Ω。
报警点设置（Normal/Set）：
范 围：0－100％满量程；
精确度：±0.1％。
报警继电器（Alert/Danger）：
密封：环氧树脂。
节点容量：2A/220VAC或2A/24VDC；电阻性负载。
节点类型：单刀双掷，SPDT。
输出隔离：1000VDC。
运行状态光电管LED指示：
绿灯：系统自检通过，仪表工作正常；
黄灯：报警指示；
红灯：联锁指示。
报警复位/报警旁路（RESET）：
监测表内置报警复位键；
遥控报警复位/报警旁路端子（“RESET”）。
物理指标
外形：
尺寸：高：75mm，其它尺寸见TM表尺寸图；
重量：1000克。
环境指标
操作温度：-350C到+700C；
贮存温度：-400C到+1000C。
湿 度：95％非凝固。
