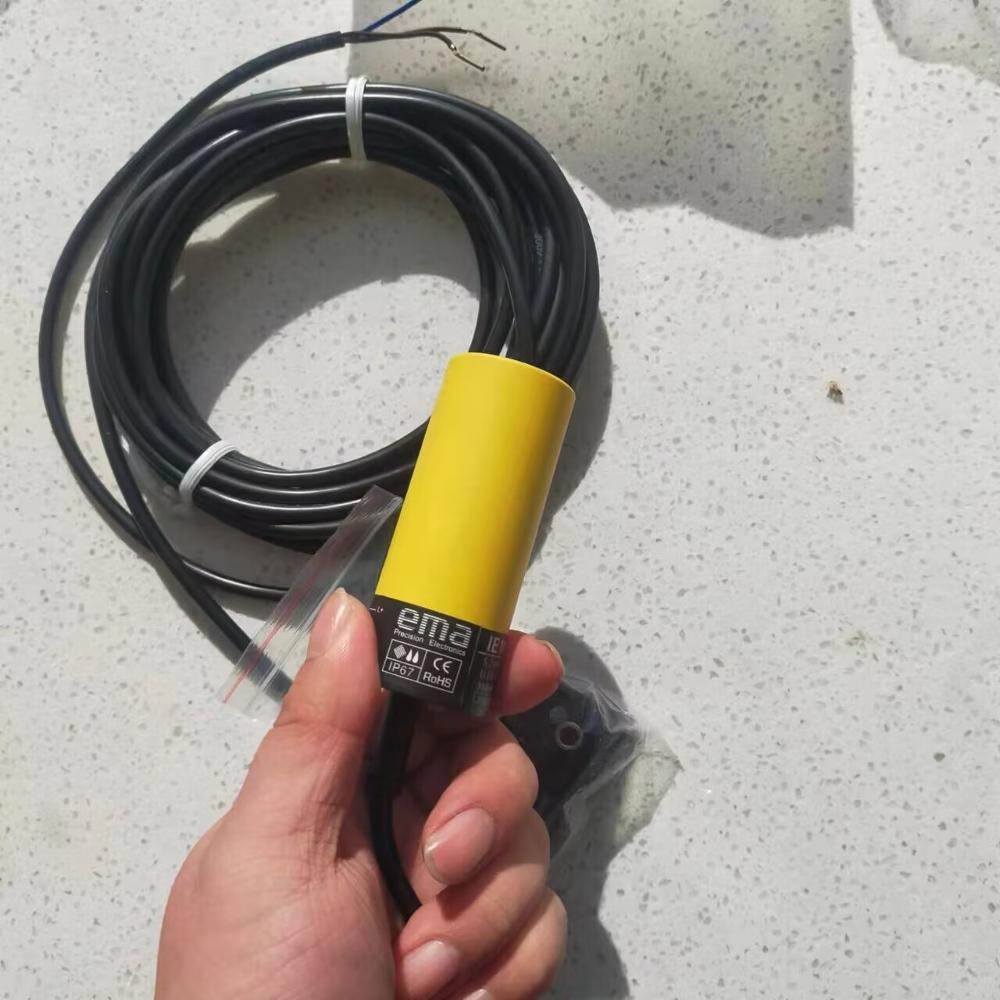

EMA伊玛CC电容式料位传感器
工作原理：
动作原理 电容式料位传感器属于一种具有开关量输出的位置传感器,它的测量头通常是构成电容器的一个极板,而另一个极 板是物体的本身,当物体移向料位传感器时,物体和料位传感器的介电常数发生变化,使得和测量头相连的电路状 态也随之发生变化,由此便可控制开关的接通和断开。这种料位传感器的检测物体,并不限于金属导体,也可以是 绝缘的固体、液体或粉状物体,在检测较低介电常数的物体时,可以顺时针调节多圈电位器(位于传感器后部来增 加感应灵敏度,一般调节电位器使电容式的料位传感器在工作距离70%-80%的位置上动作。 电容式料位传感器的感应面由两个同轴金属电极构成,很像“打开的”电容器电极,这两个电极构成一个电容,串接 在RC震荡回路内。电源接通时,RC震荡器不振荡,当一个目标朝着电容器的感应面靠近时,电容器的容量会增加 振荡器开始振荡。通过后级电路的处理,将信号与内部信号比较后产生传感器信号,从而起到了检测有无物体存在的 目的,该料位传感器能检测金属物体,也能检测非金属物体,对金属物体可以获得蕞大的动作距离,对非金属物体作 距离决定于材料的介电常数,材料的介电常数越大,可获得的动作距离越大
简介
电容式料位传感器能感应金属及非金属物体。它们被用来检测产品,感应液位或漏斗、储存箱、粮仓里的颗粒 状固体。
应用行业：
适用于医疗、半导体、木材业、纸业、玻璃制造业、塑料制造业、食品业、水泥业及化学工业等。 固体料位侦测 液态料位侦测
特点
塑料螺纹型和圆柱型附线,坚固耐用,备有交流型和直流型可供选择。 运行可靠:接近传感器无可动组件和机械部件,其检测不受介质特性及密度变化的 影晌,安装完毕即可使用。
技术参数：
多种外形尺寸,便于安装;多种输出模式,使用方便灵活。 输出:NPN、PNP、AC、DC、NO、NC 显示:LED 电源保护:过载、短路、反极性 耐温范围:-25~80(℃),高温型:-25~100(℃) 。保护等级:1P67 技术认证:CE和RoHS
EMA伊玛CC0004/CC0005电容式料位传感器
CCO006/ CCO007
三线式PNPNO CCO004
三线式 PNP NC CC0005
三线式 NPN NO CCO006
三线式 NPN NO CC0007
感应面 非齐平
工作电压) 13-36DC
电流负載(mA 250
短路保护: 脉冲的
反极性保护: 是
过载保护 :是
电压降:<2.5
耗用电流Ma:<13（24VDC)
实际感应距离mm:)20加减 10%
排 转转排 工作距离mm： 0-12
开关点偏移(%Sr)- 15-15
迟滞(%/Sr) ：0-16
开关频率(Hz)： 40
环境温度(℃)： -25-80
防护等级 ：IP67
修正系数： 水=1/破璃约0.4陶瓷约0.2/P约0.2
外壳材料 PBT+GF
功能显示开关状态LED :红色(90
EMA伊玛CC0012/CC0013/ CCO014/CCO015电容料位液位传感器
三线式PNPNO CCO012
三线式 PNP NC CC0013
三线式 NPN NO CCO014
三线式 NPN NO CC0015
感应面 非齐平
工作电压) 13-36DC
电流负載(mA 250
短路保护: 脉冲的
反极性保护: 是
过载保护 :是
电压降:<2.5
耗用电流Ma:<13（24VDC)
实际感应距离mm:)20加减 10%
排 转转排 工作距离mm： 0-12
开关点偏移(%Sr)- 15-15
迟滞(%/Sr) ：0-16
开关频率(Hz)： 40
环境温度(℃)： -25-80
防护等级 ：IP67
修正系数： 水=1/破璃约0.4陶瓷约0.2/P约0.2
外壳材料 PBT+GF
功能显示开关状态LED :红色(90
连接 :M12接插件
EMA伊玛CC0012/CC0013容式料位液位传感器
CCO014/ CCO015
三线式PNPNO CCO012
三线式 PNP NC CC0013
三线式 NPN NO CCO014
三线式 NPN NO CC0015
感应面 非齐平
工作电压) 13-36DC
电流负載(mA 250
短路保护: 脉冲的
反极性保护: 是
过载保护 :是
电压降:<2.5
耗用电流Ma:<13（24VDC)
实际感应距离mm:)20加减 10%
排 转转排 工作距离mm： 0-12
开关点偏移(%Sr)- 15-15
迟滞(%/Sr) ：0-16
开关频率(Hz)： 40
环境温度(℃)： -25-80
防护等级 ：IP67
修正系数： 水=1/破璃约0.4陶瓷约0.2/P约0.2
外壳材料 PBT+GF
功能显示开关状态LED :红色(90
连接 :M12接插件
EMA伊玛CC0008/CC0016电容式料位传感器
两线式DC NO/NC CCO008 两线式 DC NO/NC CC0016
感应面 非齐平
工作电压) 13-36DC
电流负載(mA 250
短路保护: 脉冲的
反极性保护: 是
过载保护 :是
电压降:<4.6
耗用电流Ma:<13（24VDC)
实际感应距离mm:)20加减 10%
排 转转排 工作距离mm： 0-16
开关点偏移(%Sr)- 15-15
迟滞(%/Sr) ：1-15
开关频率(Hz)： 40
环境温度(℃)： -25-80
防护等级 ：IP67
修正系数： 水=1/破璃约0.4陶瓷约0.2/P约0.2
外壳材料 PBT+GF
功能显示开关状态LED :红色(90
连接 PvC-电缆2m:4x0.34mm/M12接插件
